μPRISM(マイクロプリズム)EDAMP-4NA101【外部電源タイプ】超小型IoTセンサーモジュール



¥ 14,080 税込

商品コード: edamp-4na101

在庫切れ・入荷予定情報
▲入荷待ち
数量
超小型IoTセンサーモジュール【外部電源タイプ】μPRISM(マイクロプリズム)「EDAMP-4NA101」



IoT活用の可能性を拡げる
小指の爪より小さなスマートセンサー

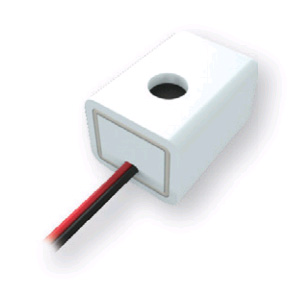

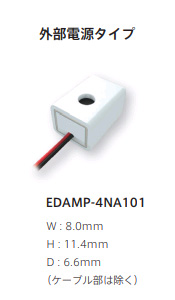

【外部電源タイプ】EDAMP-4NA101









製品特徴

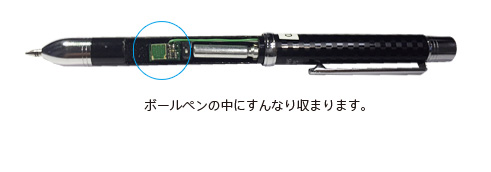

●超小型設計の基板

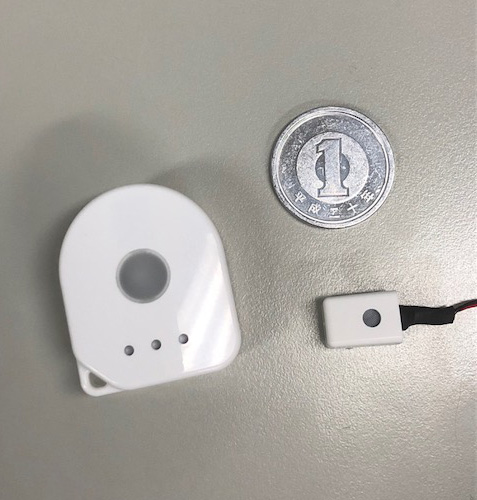

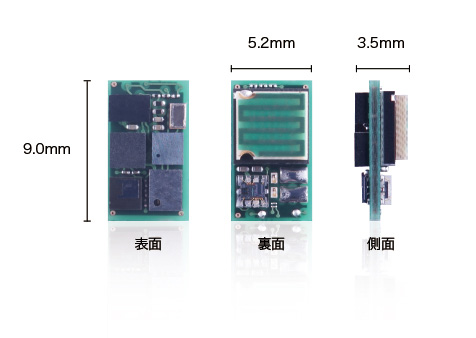

極小サイズの基板(EDAMP-1NA101)は小指の爪先程度で、あらゆる場所への格納が可能です。

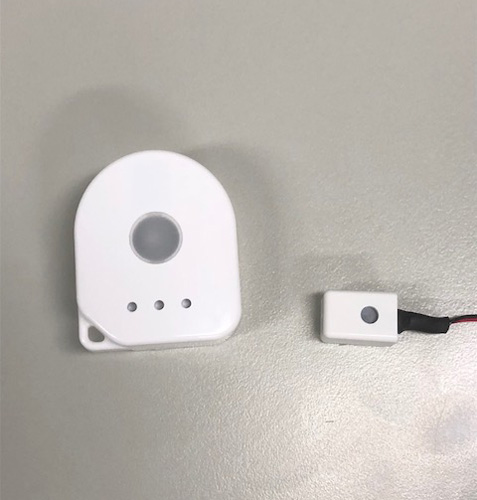

【画像】左:電池内蔵タイプ / 右:外部電源タイプ

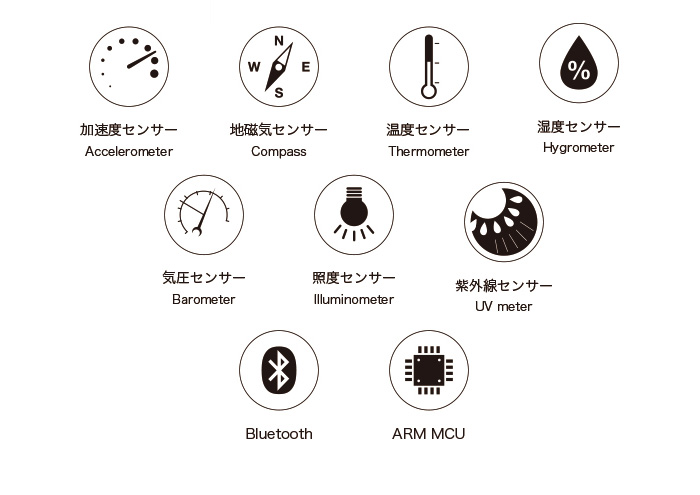

●7種のセンサー & BLE & ARM MCU登載

極小サイズに以下のセンサーとBluetooth、ARM MCUを登載
各種センサーからのデータは専用アプリやクラウド経由で確認することが可能です。




●超低消費!ボタン電池で1年以上稼働

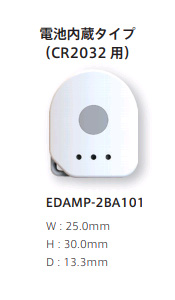

ボタン電池(CR2032用)タイプの「EDAMP-2BA101」は電池1つで、1年以上稼働させることが可能です。








アプリ紹介



※業務用に採用をご検討の場合は、別途お見積りさせていただいております。お気軽にお問い合わせください。

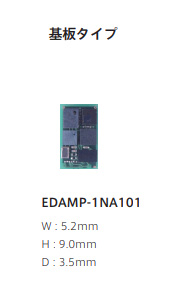

シリーズラインナップ

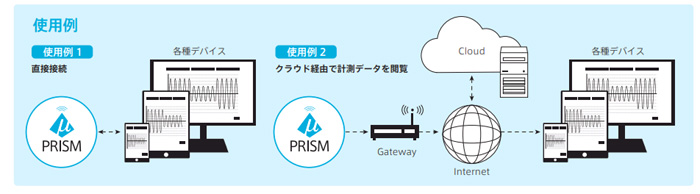

使用例

μPRISMはスマートフォン、タブレット、PC、クラウドなどへ接続して使用します。 Bluetoothで直接接続、または ゲートウェイを経由して接続をします。 スマートフォンはiPhoneやアンドロイド、タブレットはiPad、アンドロイド、Windows、PCはLinux、Windows、 クラウドはAzule、AWS、などへ接続して使用でき、それぞれに対しての サポートを行っております。 サンプルアプリケーションも提供しており、入手すればすぐに接続してご使用になれます。 (現状は、iPhone/iPad、アンドロイドスマートフォン/タブレットのアプリケーションを無償配布しております。) BLEのプロファイル情報、プロトコル情報を提供いたしますので、自由にアプリケーションを 作成していただくことも可能です。 お客様がアプリケーション、システムを構築する サポートを、今後ますます充実させてまいります。







IoT活用

IoT(Internet of Things:モノのインターネット化)システム構築に、μPRISMを利用することが出来ます。 例えば、製品にμPRISMを組み込むことで、その製品に関するセンサーデータを取得し、 そのデータをインターネット上のクラウドサービスに蓄積し、さらに解析・可視化を行うことで、 サービスとしての提供や、製品のフィードバックとして利用することが考えられます。 μPRISMは、「センサーのデータを集めてBLEで出力する役割」を担うことになります。










セットアップはとても簡単

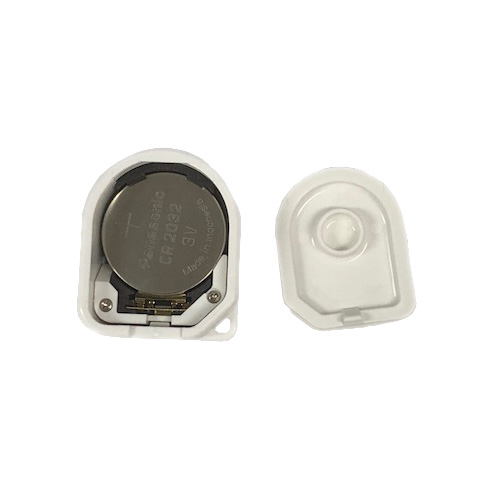

(電池タイプ [CR2032用] の場合)

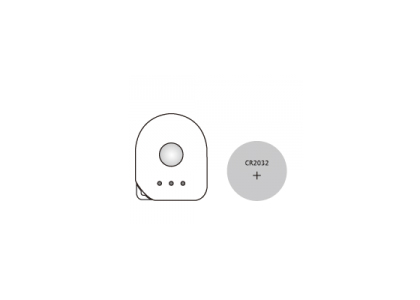

1.製品をご用意 (μPRISM 本体 1 個、電池(CR2032) 1 個)


2.電池を入れ、電源を入れる。
電池蓋を取り外し、+側を表にして電池を取り付けると電源が入ります。正常に起動した場合は緑LED が点滅します。BLE の接続が行われるまで緑LED が10 秒おきにフラッシュ点滅します。

3.専用アプリをダウンロード
Google Play またはAppleStore より「μPRISM アプリ」をダウンロードし、起動します。
※「μ」は「みゅー」で変換できます。

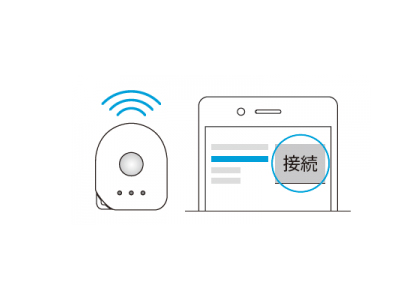

4.接続する
アプリを起動すると、近くにあるμPRISM の一覧が表示されます。
本体ケースに記載されている番号(BD アドレス)をアプリ上で選択し、本体と接続してください。
接続が完了すると自動的に計測が開始されます。



スペック

通信方式:BluetoothR 4.0 /TELEC取得済み
MCU:ARM Cortex-M0 32bit

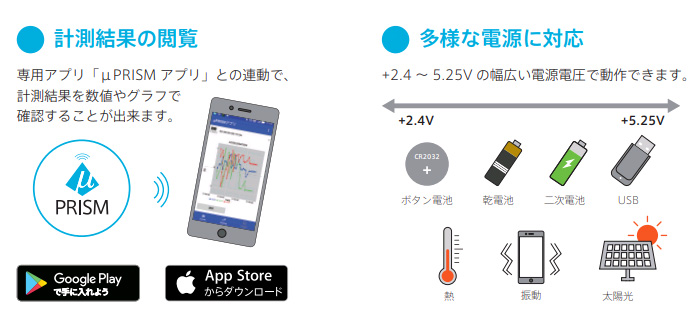

電源電圧:+2.4 ~ 5.25V
消費電流:ピーク電流 5mA / 待機時電流 5uA
使用温度範囲:-15 ~ +55℃(結露無きこと)
計測間隔:0.1 ~ 3600秒(0.1秒単位で設定)
加速度センサー:3軸 ±2, ±4, ±8, ±16G
地磁気センサー:3軸 ±1300uT
温度センサー:-15 ~ +55℃
湿度センサー:0 ~ 100%
気圧センサー:300 ~ 1100hPa
照度センサー:0 ~ 128kLx
UVセンサー:UVインデックス 0 ~ 11+(WHO基準)
