RK-106 再放射アンテナ 40mケーブル



¥ 102,025 税込

商品コード: rk-106

在庫切れ・入荷予定情報
ご注文後2~4週間程お時間を頂いております。
数量
RK-106 GPS/GLONASS 再放射アンテナ【40mケーブル】

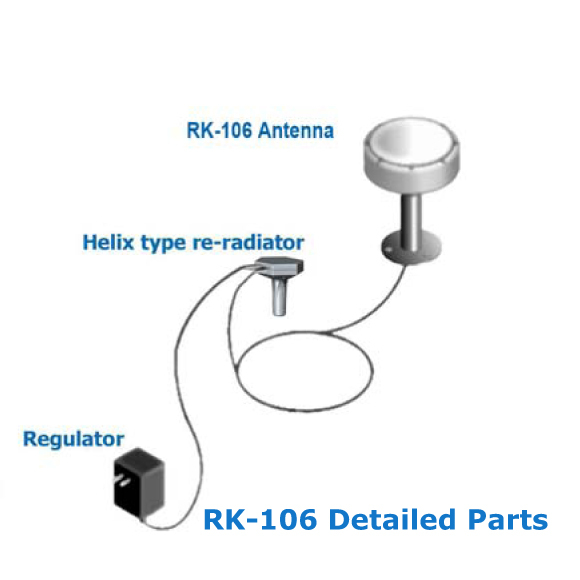

同梱物:屋外設置用アンテナ、40mケーブル、AC/DCアダプター、再放射アンテナ



GPS/GLONASS対応の受信機の動作確認を屋内で行うのは大変ですが、GPS/GLONASS信号の再放射アンテナキットのRK-106があれば屋外と同様にGPS/GLONASS信号を屋内で受信することができます。

付属の屋外設置用アンテナで衛星の信号を受信しこれを40メートルのケーブルで再放射アンテナまで供給します。再放射アンテナでGPS信号と同じL1周波数、1575.42 MHz +/-1.023 MHzとGLONASS信号 1602 +/-8MHzを微弱電波で再送信します。

再送信のレンジは約半径5-10メートル程度です。 外部アンテナ端子の有無にかかわらず、どのような受信機でも衛星の電波を直接受信するように受信・測位が可能です。

実験室などの屋内で、屋外の受信状況を刻々と再現することができます。

外部アンテナ端子を持たないeTrexのような機種でも室内、船のキャビン内などGPS/GLONASS電波を受信しにくい場所でご利用いただくのに便利です。非接続型のワイアレス・アンテナですので複数の受信機が同時に受信することも可能です。

電源は付属のAC/DCアダプターから供給されます。

GPSアンテナ部分はネジで固定します。

GPSアンテナから再放射アンテナまでは標準で約40メートルのケーブルが付属します。

再放射アンテナは付属のネジで固定するか、付属の吸盤で固定します。

船舶のキャビン内、屋内実験を行なうテストラボ等で抜群に威力を発揮します。




Physical Construction

Construction: Polycarbonate radome enclosure, cast die at the bottom, sealed with weatherproof rubber.

Dimensions: Antenna: 4.5” in diameter & 2.9” in height

Ceramic patch re-radiator: 85mm (L) x 80mm (W) x 88mm (H)

Regulator: 65mm (L) x 32mm (W) x 43mm (H)

Cable Length: 40m RG-58 A/U

Standard Connector: Antenna: TNC Jack, re-radiator: SMA Jack

Weight: Antenna: 210g
Ceramic patch re-radiator:181g
Regulator: 85g

Standard Mounting: Stainless bracket mount

Performance Specification

External Antenna

Polarization: R.H.C.P.

Absolute Gain @ Zenith: +5 dBi typically

Gain @ 10° Elevation: -5 dBi typically

General: L1 frequency, 1575.42 MHz +/-1.023 MHz and Glonass 1602 +/-8MHz

Gain: 27 dB typically

Bandwidth: 2 MHz min.

Noise Figure: 2.0 max.

Axial Ratio: 3dB max.

Out of Band Attenuation: 20 dB min. @ Fo +/- 50Mhz

VSWR: 2.0 max.

Output Impedance: 50 ohm

Ceramic patch Re-radiator

Re-radiating Range: 10m

Electrical Specification

Supply Voltage: 100~240V AC to 7.5V DC Regulator

Power Consumption: 48mA (+/- 5%) @ 7.5V DC

Environmental Specification

Operating Temperature: –30°C to +80°C

Storage Temperature: –40°C to +85°C

Operating Humidity: 95% RH, non-condensing
